オゾン脱臭装置
オゾン脱臭装置
ラディカ
オゾン脱臭装置ラディカは、既存の建物から新築の建物まであらゆる場所に設置、持ち運びができるオゾン脱臭装置です。
低濃度のオゾンを生成しますので、マンションのゴミ置場など無人の環境だけでなく、病院の待合室や福祉施設の居室などの人がいる環境でも安心してご使用いただけます。
設置方式は「天井埋込型」「壁掛型」「移動型」の3種類。個別に設置できるため、脱臭・静菌したい場所やにおいのレベルに応じてオゾン量の設定も可能です。
説明・特長
- 純粋なオゾンの生成
ランプ方式採用のため、NOx（窒素酸化物）や不純物を含まないオゾンの生成が可能です。
- 低ランニングコスト
インバータ式冷陰極ランプの採用によりランプの寿命が延び、低ランニングコストを実現しました。
- 安全制御
タイマーによる自動運転のため操作が不要です。

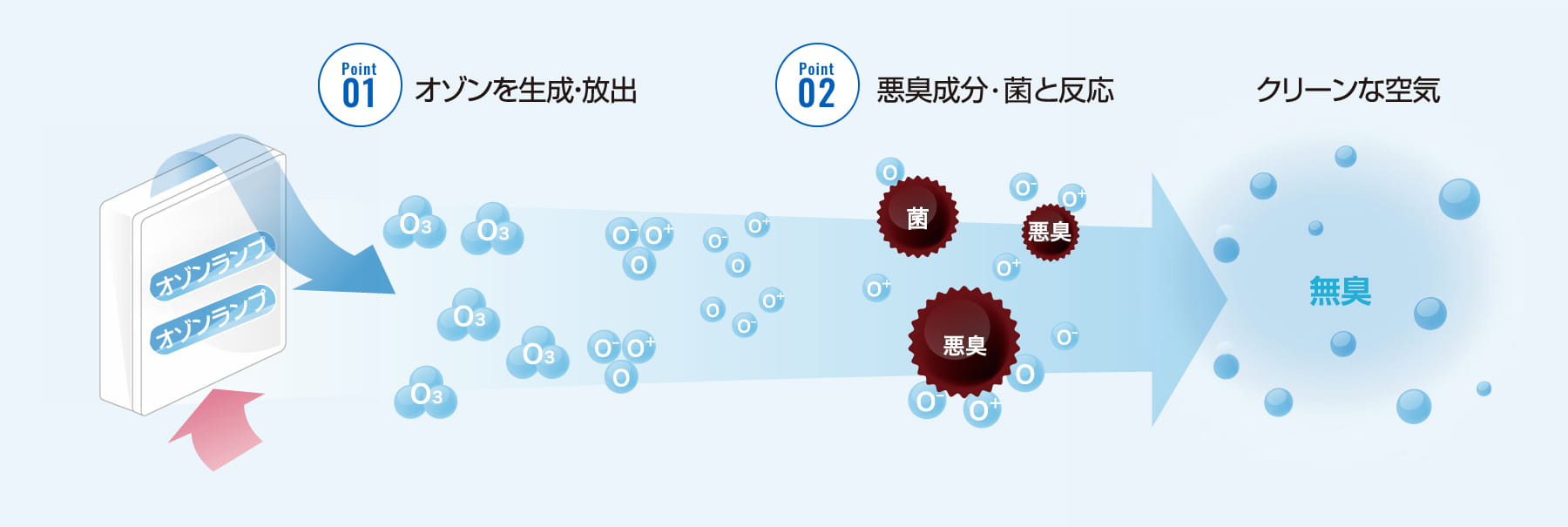

「ラディカ」の脱臭・静菌の原理
-
オゾンを生成・放出
オゾンランプにより低濃度のオゾンを生成します。
-
悪臭成分・細菌と反応
オゾンが分解するときに発生する酸素原子及び酸素イオン(Ｏ、Ｏ+、Ｏ-)が悪臭成分・細菌と反応し脱臭・静菌します。
データでわかる「ラディカ」の
脱臭・静菌効果
-
■評価方法：6段階臭気強度表示法
■試験方法：密閉空間（約4m3）においてSAT-15GFUNを稼働させ、2時間後の脱臭効果を自然減衰と比較
■対象臭気：トリメチルアミン
-

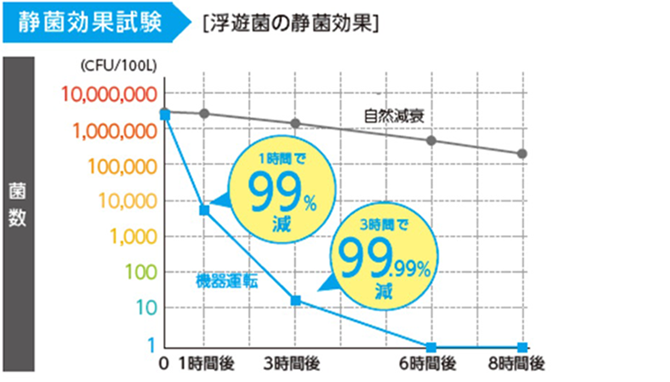

■試験方法：密閉空間（約25m3）においてSAT-15GFUNを稼働させ、空気100Lあたりの浮遊菌数を経過時間ごとに測定し、菌数を自然減衰と比較
■対象：浮遊した細菌（1種）
■試験結果：1時間で99%以上、3時間で99.99%以上削減
■試験機関：（一財）北理環境科学センター
■報告書No.：北生発2016_0262号
ラインアップ
|

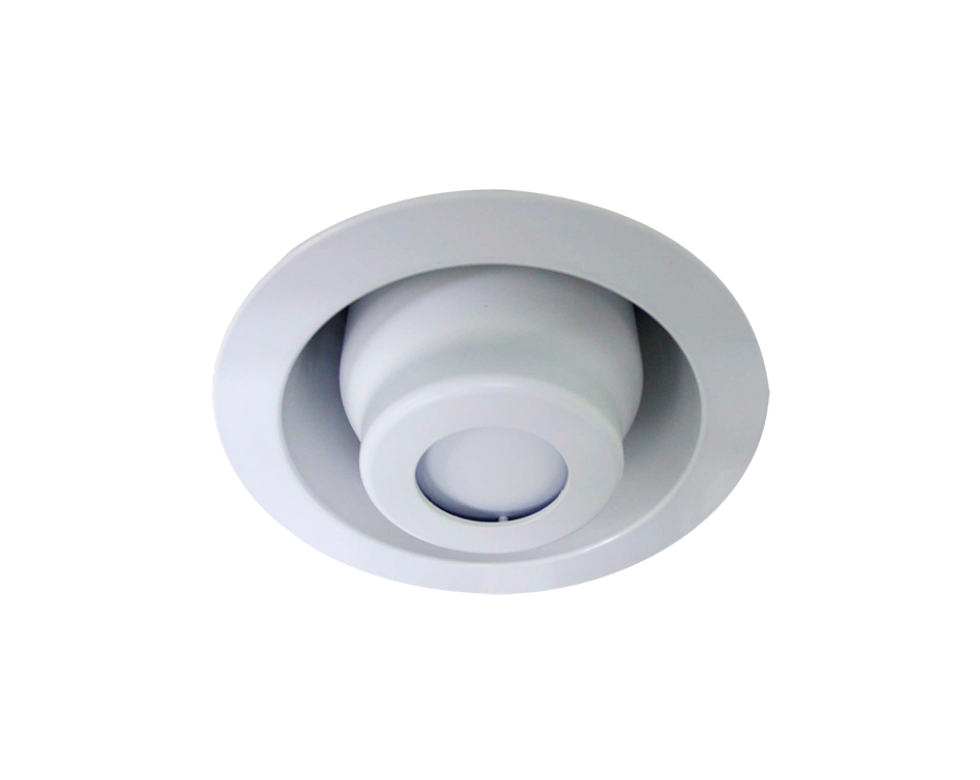

SAT-15GFUN / SAT-30GFUN |
SAT-OF15UJ-1 |
SAT-OF48KD |

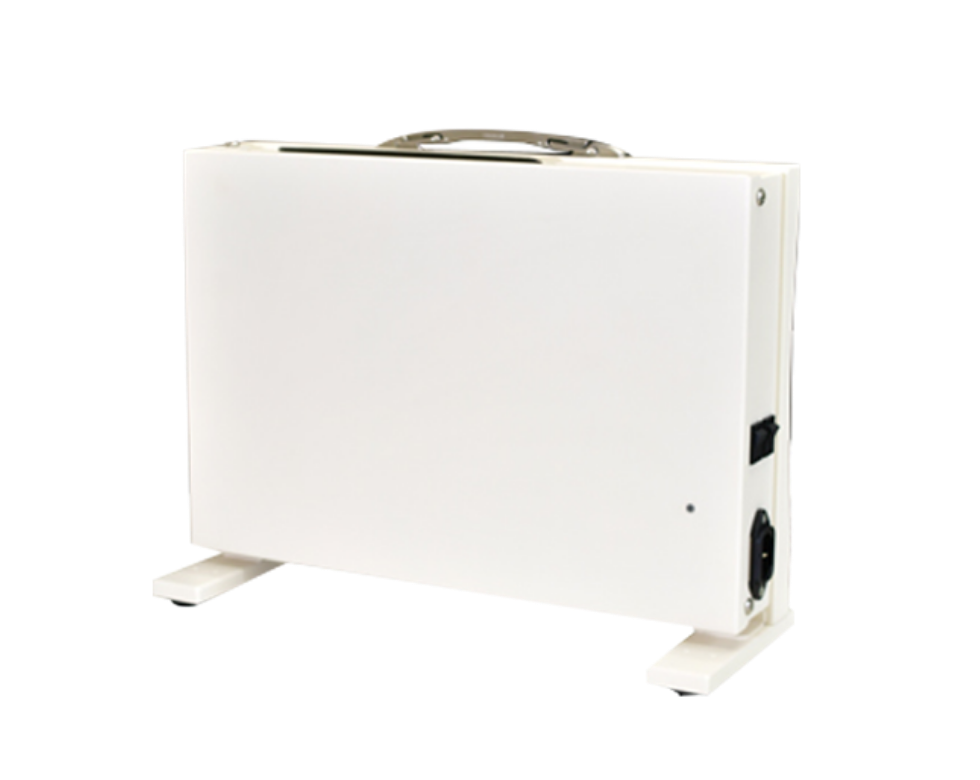

SAT-OF48YD |
|
| 設置方法 | 天井埋込型 | 天井埋込型 | 壁掛型 | 移動型 |
| オゾン 発生量 (mg/h)(MAX) |
15 / 30 | 15 | 弱:24 / 強:48 | 弱:24 / 強:48 |

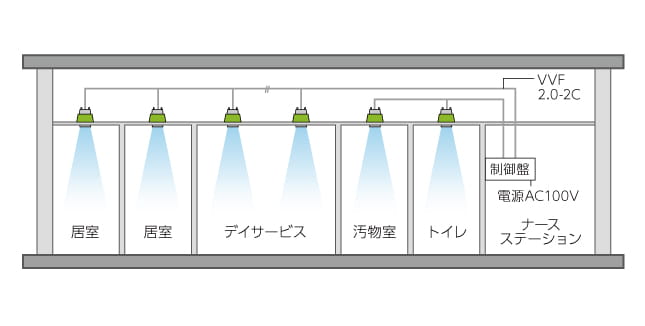

| 運転方式 | 制御盤（別売）による 集中制御 |

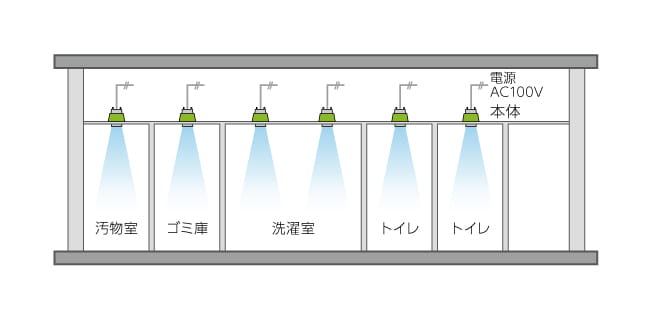

内蔵タイマーによる 単独制御 |
内蔵タイマーによる 単独制御 |
内蔵タイマーによる 単独制御 |
| オゾン 濃度調整 |
インターバルタイマー （1分単位で調整） 系統毎に同一の制御をします |
インターバルタイマー （16段階調整） |
強弱2段階切換 ＋ インターバルタイマー （16段階調整） |
強弱2段階切換 ＋ インターバルタイマー （16段階調整） |
| 24時間 タイマー |
◯ | オプションにて 対応可能 |
オプションにて 対応可能 |
オプションにて 対応可能 |
| 操作 | 自動 | 自動 | 自動 | 自動 |

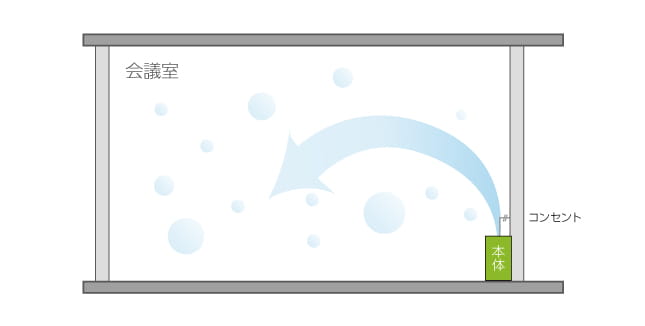

| 主な工事 | 配線工事 | 配線工事 | コンセント対応 | コンセント対応 |
- 「SAT-48GFK」「SAT-OF48KJ」「SAT-48GFI」は廃番となりました。後継機種は「SAT-OF48KD」「SAT-OF48YD」です。
型式・仕様
| 型式 | 天井埋込型 | 壁掛型 | 移動型 | |||
|---|---|---|---|---|---|---|
| SAT-15GFUN | SAT-30GFUN | SAT-OF15UJ-1 | SAT-OF48KD | SAT-OF48YD | ||
| 適用床面積の 目安(m2)(注1) |
～30 | ～50 | ～30 | ～60 | ～60 | |
| 運転方式 | 制御盤（別売）による集中制御 | 単独制御又は タイムスイッチ（別売） による集中制御 |
単独制御 | 単独制御 | ||
| オゾン発生量 (mg/h)(MAX) |
15 | 30 | 15 | （弱）24 （強）48 | （弱）24 （強）48 | |
| 風量(m3/h) | 12 | 37 | 37 | |||
| オゾン発生方式 | 紫外線ランプ方式 | 紫外線ランプ方式 | 紫外線ランプ方式 | |||
| 脱臭方式 | オゾン噴霧方式 | オゾン噴霧方式 | オゾン噴霧方式 | |||
| 電源 | AC100V 50/60Hz | AC100V 50/60Hz | AC100V 50/60Hz | |||
| 消費電力(W) | 8 | 12 | 8 | (弱)15 (強)26 | (弱)15 (強)26 | |
| 運転音(dB) | 28 | 45 | 45 | |||
| 使用周囲温度(℃) | 5～40 | 5～40 | 5～40 | |||
| 使用周囲湿度(%RH) | 80以下（結露なきこと） | 80以下（結露なきこと） | 80以下（結露なきこと） | |||
| 外形寸法(mm) | Φ196×（H）200 | (W)350×(D)53×(H)240 （突起物含まず） |
(W)350×(D)135×(H)265 （突起物含まず） |
|||
| 質量(kg) | 0.85 | 0.9 | 0.85 | 約3.1 | 約4.2 | |
| 色 | ホワイト マンセルN9相当 | ホワイト マンセル10YR9/0.5相当 | ホワイト マンセル10YR9/0.5相当 | |||
| 機能 | インターバル | 1分単位で調整 | 16段階調整 | 16段階調整 | 16段階調整 | |
| 24時間 タイマー |
有 | オプションにて対応可能（別売） | オプションにて対応可能（別売） | オプションにて対応可能（別売） | ||
| 配線/配線図 | 配線/配線図 | 配線/配線図 | 配線/配線図 | 配線/配線図 | ||
| 製品スペック | ダウンロード | ダウンロード | ダウンロード | ダウンロード | ||
- (注1)天井高2.5ｍの場合、適用床面積は使用場所、使用目的により変わります。
- メンテナンスを行うことで、機器性能を保つことができます。詳しくはお問い合わせください。
設置例
-
病院、福祉施設
トイレ、汚物室、共用スペース、待合室、居室など -
保育所
沐浴室、幼児室など -
火葬場
収骨室 -
葬祭場
遺体安置室、炉前ホール、控室など -
動物飼育施設、動物病院
動物飼育部屋、エサの仕込み場、待合スペースなど -

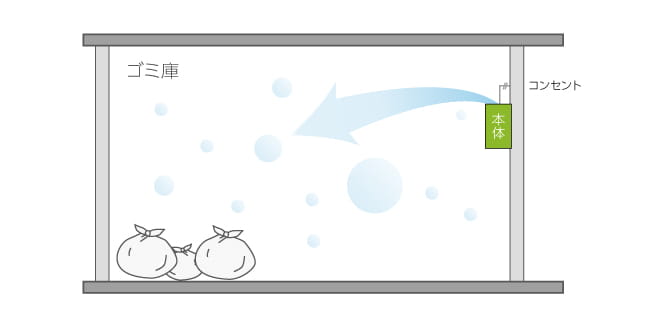

マンション
ゴミ置場、共用スペースなど -
会議室
更衣室
