排気脱臭処理システム(アクアオゾンクリーンシステム)

排気脱臭装置

排気脱臭処理システム
(アクアオゾンクリーンシステム)

現場環境や臭気の種類に応じて「オゾンガス製造装置」「アクアオゾンフィルタ」「オゾン反応促進ユニット」「電気集塵装置」から最適な組み合わせをご提案します。

説明・特長

システムの構成例

オゾンだけでは取り除けない臭気成分も組み合わせによって強力に脱臭

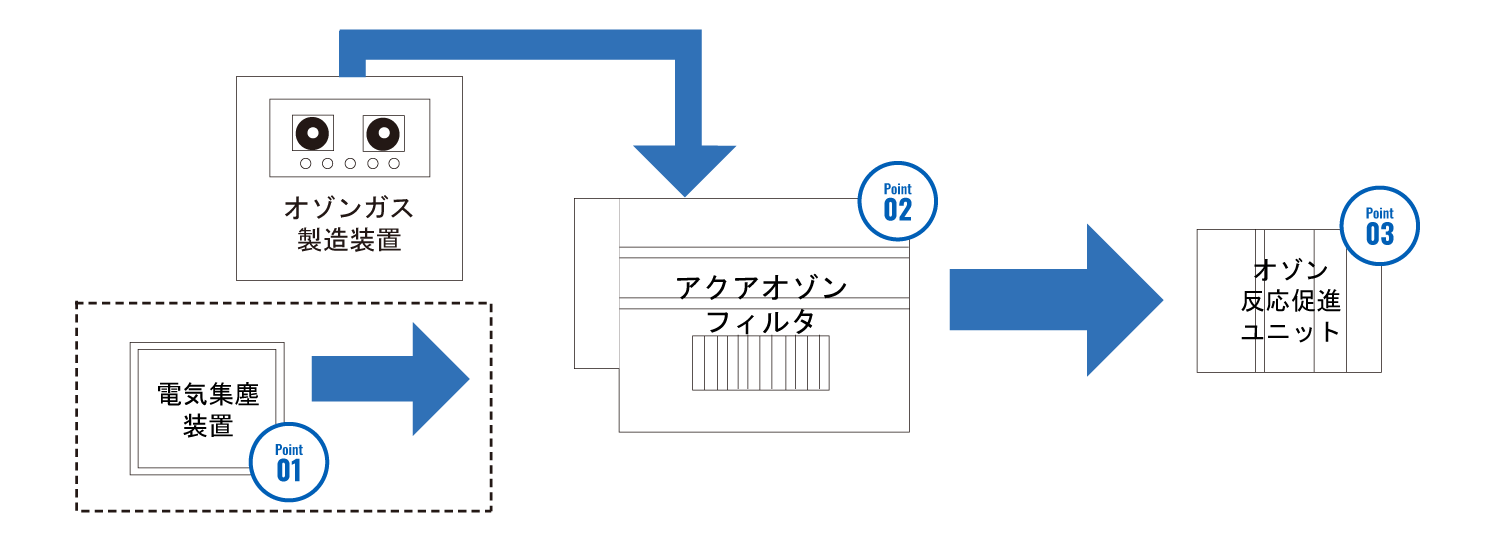

システムの構成図
  • Point
    01

    電気集塵装置

    油分を含んだ粉塵と煙を電子式エアクリーナで強力に集塵します。

  • Point
    02

    オゾンガス製造装置・アクアオゾンフィルタ

    水溶性の臭気を水スクラバー方式で除去し、アクアオゾンフィルタでオゾンガスと水をバブリングすることで脱臭効果を高めます。同時にフィルタ内の油分を分解するのでメンテナンス周期を延長できます。

  • Point
    03

    オゾン反応促進ユニット

    未分解のオゾンガスを強制的に分解し、オゾンガスとの反応を促進させ、さらに脱臭効果を高めます。

システム利用例

  • 香料工場の周辺対策

    電気集塵装置 × オゾンガス発生装置 × 散気管ユニット × オゾン反応促進ユニット

    オゾンだけでは取り除けない水溶性の臭気をアクアオゾンの組み合わせにより脱臭、さらに塵やホコリを電気集塵装置で取り除きます。

    システム利用例
  • 食品工場の排気脱臭

    オゾンガス発生装置 × アクアオゾンフィルタ

    オゾンガスをアクアオゾンの組み合わせで、排気臭だけでなく、排気中の油分を分解・除去します。

データで見る効果

脱臭効果

← → 表を左右にスライドできます

試料名称 脱臭前臭気濃度 脱臭後臭気濃度 脱臭効率
コーヒー 1000 70 93%
食品香料 1800 85 95%
発砲ゴム 1900 130 93%
豚糞 3000 30 99%
成分除去

← → 表を左右にスライドできます

試料名称 除去前成分濃度 除去後成分濃度 除去率(%)
アンモニア 3.5ppm 0.25ppm以下 93%
硫化水素 13ppm 0.5ppm 96%
  • オゾン投入量など実験条件は試料によって異なります。詳しくはお問合せください。

型式・仕様

処理風量
(m3/min)
アクアオゾンクリーンシステム
アクアオゾン
フィルタ型式
適合オゾンガス
製造装置型式
20 SAT-30AOFBY3 SAT-030GCL
30 SAT-050GCL
40 SAT-40AOFBY3
50 SAT-100GCL
60
70 SAT-120AOFBY3
80
90 SAT-200GCXL
100
110
120
130 SAT-200AOFBY3
140
150
160
170 SAT-300GCYL
180
190
200
210 SAT-240AOFBY3
220
230
240
270 SAT-270AOFBY3 SAT-400GCZL
  • 装置仕様についてはお問合せください
  • 用途によって推奨する機種が変わることがあります
現場の環境や臭気成分に応じて、
反応促進ユニット(SAT-DFBシリーズ)や電気集塵ユニット(SAT-DOAシリーズ)を
組み合わせることにより効果的に脱臭、煙や粉じん対策を行うことも可能です。
詳細はお問い合わせください。

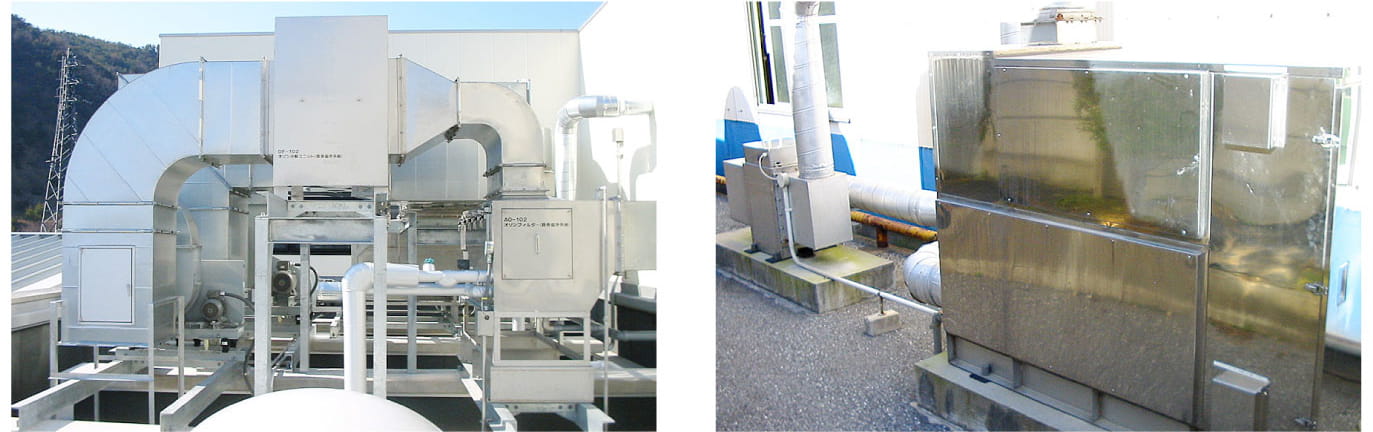

設置例

  • きのこ工場

  • 製菓工場

  • 食肉加工場

  • 香料工場

  • 焙煎工場

  • 香料工場

  • ゴム加工場

  • 動物愛護センター

  • 水族館
