エキシマンS
天井埋込型

オゾン殺菌装置

オゾンガス殺菌装置

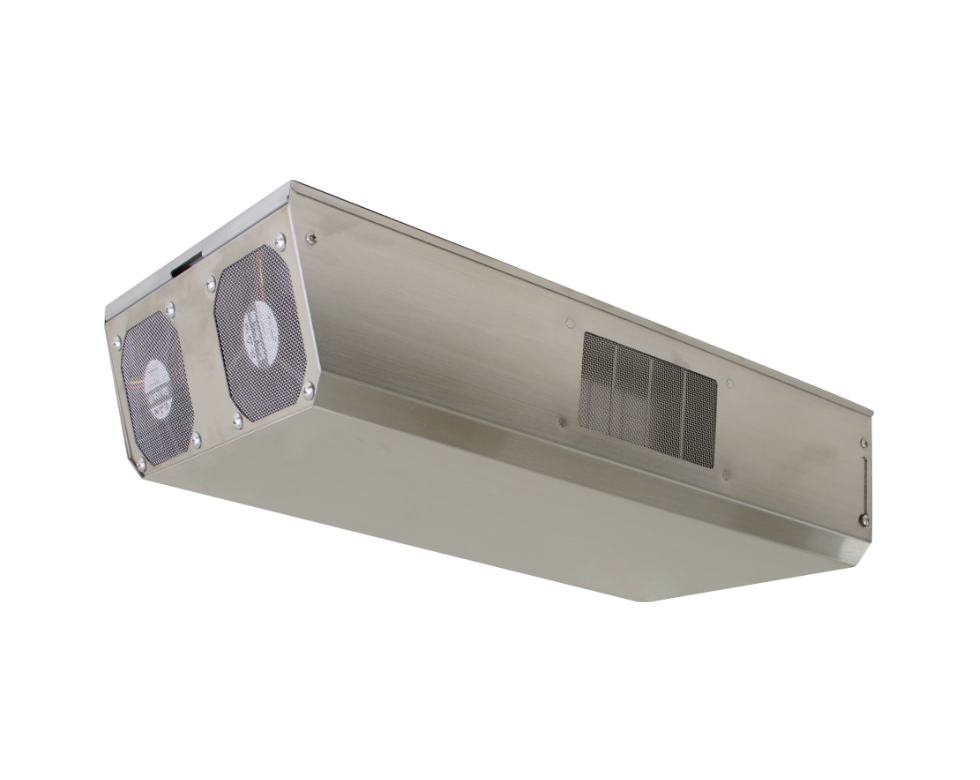

エキシマン

無水銀エキシマランプでオゾンを生成し、浮遊および付着するウイルスや菌を不活化・殺菌します。
使用場所や用途に合わせて「エキシマンS」「エキシマンM（管理医療機器承認）」の2種類からお選びいただけます。
設置方式は「天井直付型/天井吊下型」と「天井埋込型」ですので、既存の建物から新築の建物までどんな場所にも取付が可能です。

一覧へ

説明・特長

  • 管理医療機器承認取得

    天井直付型のオゾンガス殺菌装置として初めて管理医療機器（クラスⅡ）の承認を得ました。

  • 世界初の環境革命

    キセノンを利用したエキサイテッド･ダイマー方式の無水銀エキシマランプを採用しました。
    環境汚染物質である水銀を使用していません。

  • 1台で殺菌･脱臭･静菌

    無人下では高濃度のオゾン燻蒸によって浮遊菌だけでなく付着菌にも作用し、空間をすみずみまで殺菌します。有人下では低濃度のオゾンを放出し脱臭・静菌します。

  • 維持管理

    オゾンは空気中の酸素から生成されるため原料費が不要。放出されたオゾンは酸素に戻るため残留しません。

ウイルス不活性化・殺菌のメカニズム

ウイルス不活性化・殺菌のメカニズム

  • Point
    01

    純粋オゾンの生成

    水銀フリーのエキシマランプが窒素酸化物（NOx）のないオゾンを生成します。

  • Point
    02

    ウイルス・菌と反応

    放出されたオゾンは浮遊するウイルス・菌および付着ウイルス・菌と反応し不活化・殺菌します。

ウイルス・菌に対するCT値を不活化率

CT値=濃度（ppm）×噴霧時間（min）

← → 表を左右にスライドできます

新型コロナ
ウイルス*1		 インフルエンザ
ウイルス*2		 ヘルペス
ウイルス*2		 ライノ
ウイルス*2		 アオカビ*3 大腸菌*4 黄色ブドウ
球菌*4		 結核菌*2 黒コウジ
カビ*2
CT値 60 100 100 200 90 80 50 500 900
不活化率 90% 99% 99% 99% 99% 99% 99% 99% 99%
  • *1 公立大学奈良県立医科大学プレスリリース（令和2年5月14日）
  • *2 James B.Hudson etc., Ozone: Science & Engineering. 31:216-223, International ozone association., 2009
  • *3 オゾン利用の新技術 内藤茂三、サンユー書房, 1993
  • *4 日本食品分析センター測定結果

「エキシマン」の確かな殺菌力

  • 高濃度オゾンでしっかり「殺菌」
    「エキシマン」の確かな殺菌力

    【試験方法】約45m3の空間に付着菌数106〜107cfu/plateに調整・配置した寒天平板培地（9φシャーレ）に対して、オゾンを5時間暴露させた。（SAT-EX10TOMを2時間稼働後、さらに3時間残留オゾンと反応）回収後孵卵器内で培養、その後のコロニー数を計測。

    ※MSSA：メチシリン感受性黄色ブドウ球菌
    MRSA：メチシリン耐性黄色ブドウ球菌

    【試験機関】北里大学メディカルセンター

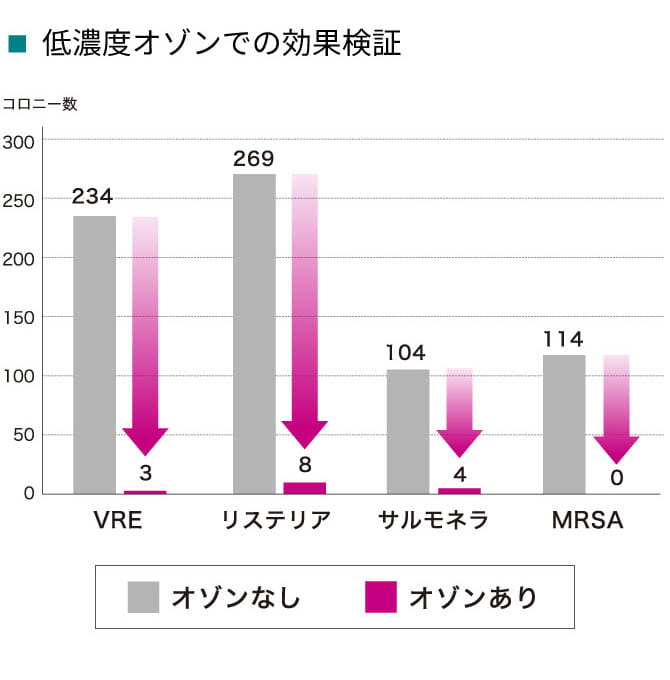

  • 有人下では低濃度オゾンで「静菌」
    「エキシマン」の確かな殺菌力

    【試験方法】冷蔵庫内（容積546L、温度4℃）でオゾンなし（対照区）とオゾンあり（実験区/0.05ppm）を17時間保管後、2日間培養し生育集落菌数を計測。

    ※VRE：バンコマイシン耐性腸球菌
    MRSA：メチシリン耐性黄色ブドウ球菌

    【試験機関】（一財）日本食品分析センター

「エキシマンS」と「エキシマンM」の選べる2タイプ

  • スタンダードモデル「エキシマンS」

    厨房での使用例食中毒、ノロウイルス、防虫対策に
    スタンダードモデル「エキシマンS」
    • ◆選べる設置法方法

      • ・施工が簡単な天井直付型/天井吊下型

      ・見た目すっきりな天井埋込型

    • ◆2種類の運転方法

      • ・24時間タイマーによる自動運転

      ・10～300分で設定できる手動運転

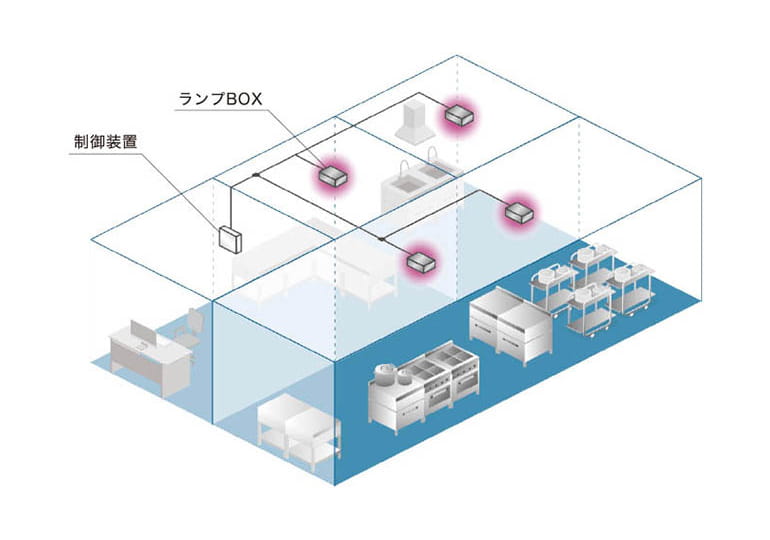

    • ◆マルチ制御可

      • ・ランプBOX4台(4,000mg/h)までを一括制御

      ・個別にオゾン濃度設定可

  • メディカルモデル「エキシマンM」

    手術室での使用例手術室の衛生を保つ、無菌空間づくりに
    メディカルモデル「エキシマンM」
    • ◆医療機器承認を取得

      • ・手術室など医療施設での使用も安心

      【承認番号：30300BZX00089000】

    • ◆消毒確認シート

      • ・殺菌完了を目視で確認

    • ◆必要なときに、いつでも運転

      • ・見やすいボタン動作

      ・10～300分で運転時間を設定

ラインアップ

← → 表を左右にスライドできます

ランプ
BOX

SAT-EX10TOS
（スタンダードモデル）

SAT-EX10TOU
（スタンダードモデル）

SAT-EX10TOM
（メディカルモデル）
設置方法 天井直付型/天井吊下型 天井埋込型 天井直付型
制御方法 ランプBOX4つまで一括制御可 ランプBOX4つまで一括制御可 ランプBOX1つを制御
運転方式 自動 手動 自動 手動 手動
タイマー 24時間タイマー 10分～300分 24時間タイマー 10分～300分 10分～300分
オプション ― パーティクルカウンタ ― パーティクルカウンタ パーティクルカウンタ
適合
制御装置
型式

SAT-EC04KS

SAT-EC04KS

SAT-EC04KSS

SAT-EC04KSS

SAT-EC04KS

SAT-EC04KS

SAT-EC04KSS

SAT-EC04KSS

SAT-EC01KM

SAT-EC01KM

型式・仕様

スタンダードモデル エキシマンS

← → 表を左右にスライドできます

エキシマランプBOX
型式 天井直付型/天井吊下型 天井埋込型
SAT-EX10TOS SAT-EX10TOU
適用容積の目安
(m3)(注1)		 ～250 ～250
設置方法 天井直付型/天井吊下型 天井埋込型
オゾン発生量(mg/h)（MAX） 1000 1000
風量(m3/h) 120 120
オゾン発生方法 無水銀エキシマランプ方式 無水銀エキシマランプ方式
電源 AC100V 50／60Hz AC100V 50／60Hz
消費電力(W) 36 36
使用周囲温度(℃) 5～40 5～40
使用周囲湿度(%RH) 20～80(結露なきこと) 20～80(結露なきこと)
外形寸法(mm) (W)420×(D)224×(H)101
（突起物含まず）		 ランプBOX (W)690×(D)166×(H)200
パネル (W)818×(D)242×(H)52
質量(kg) 約3.6 約10
色 ヘアライン/ステンレス 標準色　ネオホワイト　マンセル5Y9/1
付属品(別梱包) 通信ケーブル(50m) 通信ケーブル(50m)

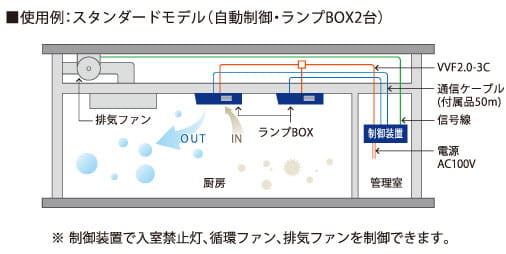

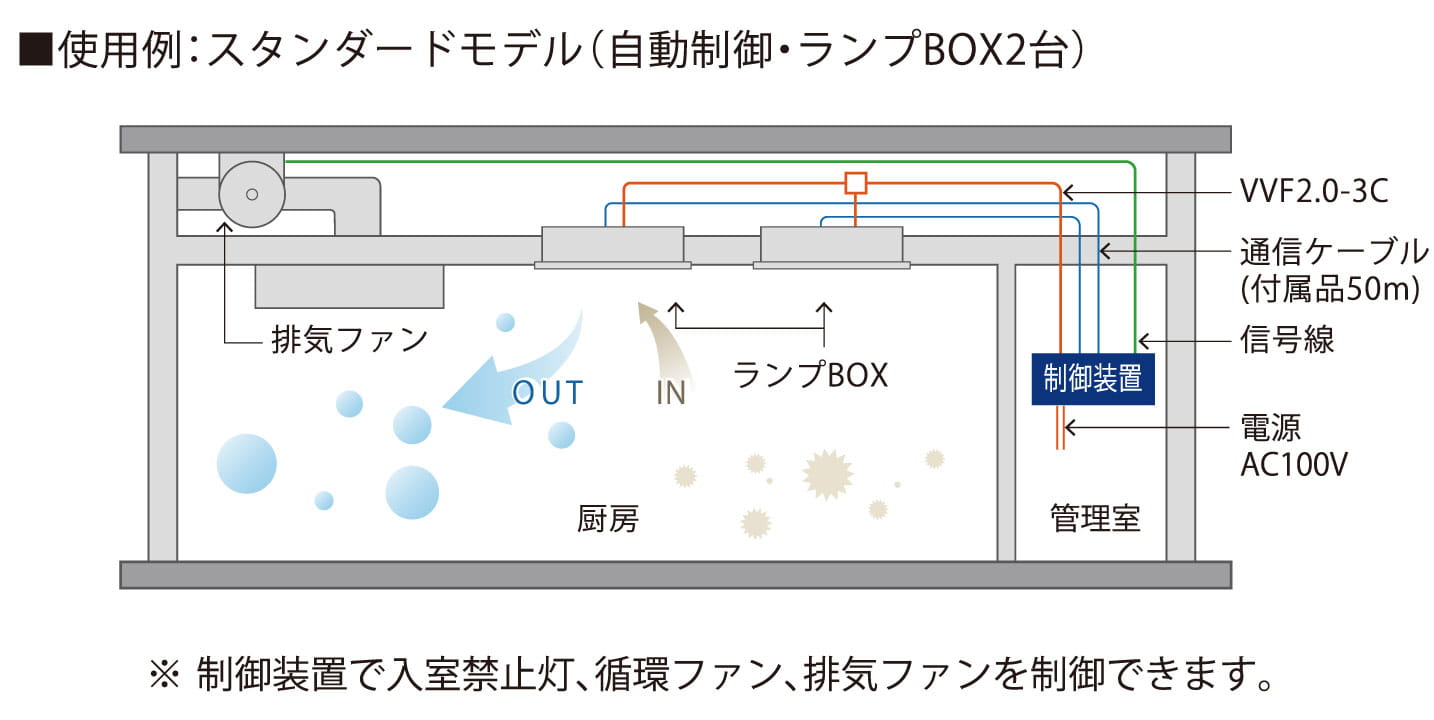

配線/配線図 配線/配線図 配線/配線図
製品スペック ダウンロード ダウンロード
  • (注1) 適用容積の目安は使用目的によって変わります。詳しくはお問い合わせください

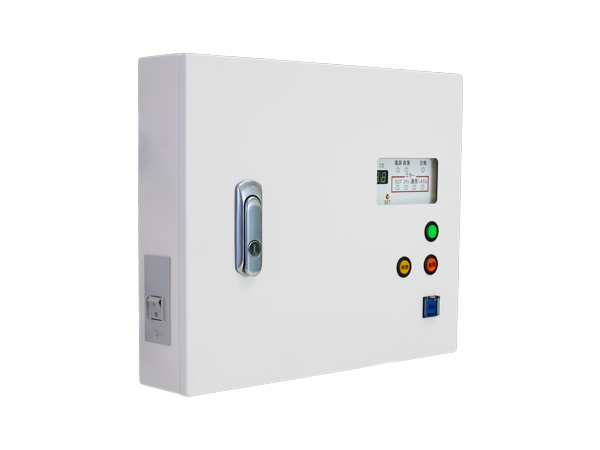

制御装置
形式 SAT-EC04KS SAT-EC04KSS
設置方法 壁掛型 壁掛型
電源 AC100V 50／60Hz AC100V 50／60Hz
機能 ランプBOX
最大接続
台数		 4 4
制御方法 自動 手動
オゾン濃度調整 11段階調整 11段階調整
運転時間
設定		 24時間タイマー オフタイマー(10~300分)
外部出力 異常警告灯
入室禁止灯
循環ファン
排気ファン		 異常警告灯
入室禁止灯
排気ファン停止
外部入力 - 入力状態ランプ表示
パーティクルカウンタ(オプション品)と連動
質量（kg） 約4 約4
色 ホワイト（マンセル 10YR9/0.5相当） ホワイト（マンセル 10YR9/0.5相当）
メディカルモデル　エキシマンM
エキシマランプBOX
形式 天井直付型
SAT-EX10TOM
適用容積の目安(m3)(注1) ～100
設置方法 天井直付型
オゾン発生量(mg/h)（MAX） 1000
風量(m3/h) 120
オゾン発生方法 無水銀エキシマランプ方式
電源 AC100V 50／60Hz
消費電力(W) 36
使用周囲温度(℃) 5～40
使用周囲湿度(%RH) 20～80(結露なきこと)
外形寸法(mm) (W)420×(D)224×(H)101
（突起物含まず）
質量(kg) 約3.6
色 ヘアライン/ステンレス
付属品(別梱包) 通信ケーブル(50m)

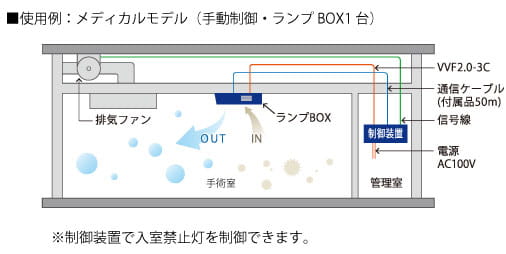

配線/配線図 配線/配線図
製品スペック ダウンロード
  • (注1) 適用容積の目安は使用目的によって変わります。詳しくはお問い合わせください

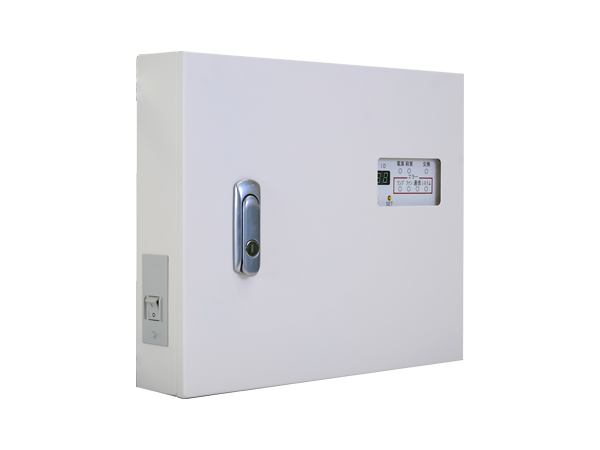

制御装置
形式 SAT-EC01KM
設置方法 壁掛型
電源 AC100V 50／60Hz
機能 ランプBOX
最大接続
台数		 1
制御方法 手動
オゾン濃度調整 11段階調整
運転時間
設定		 オフタイマー(10～300分)
外部出力 異常警告灯
入室禁止灯
排気ファン停止
外部入力 入力状態ランプ表示
パーティクルカウンタ(オプション品)と連動
質量（kg） 約4
色 ホワイト（マンセル 10YR9/0.5相当）

設置例

  • 病院・福祉施設

    手術室、消毒室、リハビリテーション室、陰圧室など

  • 学校・保育所

    教室、保育室、調理室、給食室、図書室、更衣室など

  • 食品工場

  • ゴミ置場

  • シアタールーム

  • カラオケ

  • ラウンジ
